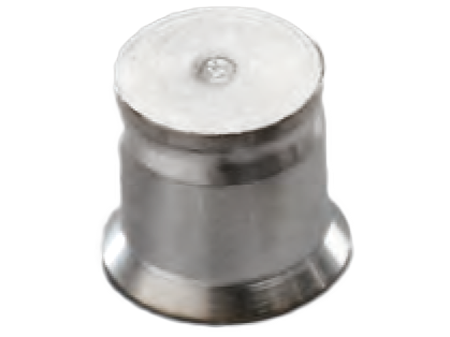

Tuk-Rivet, ponsklinknagel / platkopklinknagel

Meerdere elementen door middel ponsen aan elkaar worden bevestigen.

Product eigenschappen

Het proces
Door middel van ponsklinken met een massieve klinknagel kunnen een of meer verbonden elementen, zoals halffabricaten, plaatwerk, profielen en gietstukken, aan elkaar worden bevestigd.

Tijdens dit proces worden de werkstukken door de klemvoorziening op de ondermatrijs geklemd. Vervolgens worden ze geponst door de massieve Tuk-Rivet®, die tegelijkertijd als stansmatrijs fungeert. Wanneer het eindpunt is bereikt, liggen zowel de klemvoorziening als de klinknagelpons gelijk met het oppervlak van het werkstuk.

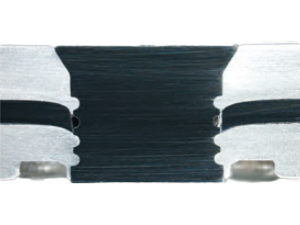

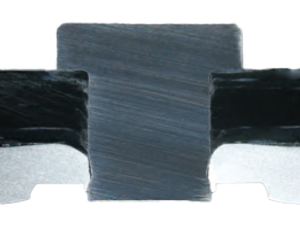

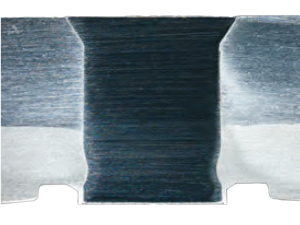

Als gevolg van de drukkracht die door de klinknagelpons en de klem wordt uitgeoefend, drukt de vorm van de ondermatrijs het materiaal in de omtreksgroef van de Tuk-Rivet®.

Dit werkt tegen de materiaalstroom in die door de klinknagelpons en de klem wordt gegenereerd.

Toepassingsgebieden

Overal waar snel verbindingen van dunne metalen profielen met een hoog draagvermogen moeten worden gemaakt, is de Tuk-Rivet® het ideale bevestigingselement.

• Voor het verbinden van werkstukken van aluminium met staal en roestvrij en zuurbestendig plaatstaal.
• Voor het verbinden van dunwandige onderdelen van aluminium met plaatstaal.
• Voor het verbinden van dikke en dunne platen, waarbij de onderste plaat een minimale dikte van 0,9 mm moet hebben.

Producteigenschappen

• Nauwkeurige productiekwaliteit
• Gelijkmatige afwerking aan beide zijden
• Zelfborend, geen problemen met het boren van gaten, lagere installatiekosten
• Zeer sterke verbinding
• Ideaal voor onderdelen met kunststofcoating of oppervlaktebehandeling
• Geschikt voor staal, roestvrij staal en lichtmetalen platen
• Vervangt puntlassen, geen milieuvervuiling
• Integratie mogelijk in productielijnen, geen aparte werkplek nodig
• De klinknagelkop wordt bedekt door verf, geen extra bewerking nodig
• Hybride constructie mogelijk

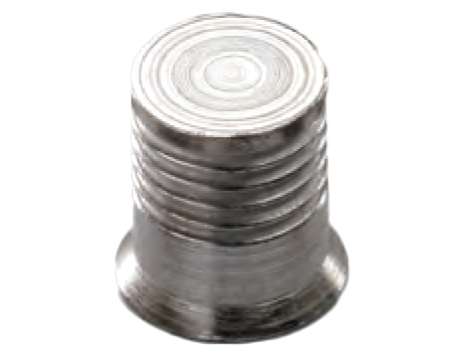

• Grotere materiaaldikteverschillen kunnen worden verwerkt met multizone-klinknagels
