Cardanassen
Cardanassen brengen hoge draaimomenten over tussen assen die niet exact in lijn liggen. Groneman levert starre, uitschuifbare en heavy-duty uitvoeringen en adviseert over koppel, toerental, buigingshoek, lengtecompensatie en aansluiting.
In de machinebouw en installatietechniek staan aandrijfassen onder bijzondere omstandigheden. Ze moeten hoge koppels overbrengen en bestand zijn tegen wisselende bedrijfsomstandigheden – vaak in complexe installaties en krappe ruimtes.
Basisfuncties van aandrijfassen in de machinebouw en installatietechniek:
- Koppeloverdracht: Cardanassen brengen koppel over tussen assen die niet op één lijn liggen, waardoor een flexibele en betrouwbare verbinding in complexe aandrijfsystemen mogelijk is.
- Hoekcompensatie: Hoekafwijkingen, die bijvoorbeeld kunnen ontstaan door montagefouten of bewegingen tijdens gebruik, worden betrouwbaar gecompenseerd, zodat de aandrijving soepel en met minimale trillingen werkt.
- Lengtecompensatie: Axiale lengteveranderingen als gevolg van beweging worden opgevangen door de aandrijfassen, waardoor de krachtoverbrenging behouden blijft, zelfs onder wisselende bedrijfsomstandigheden. Bovendien vereenvoudigt lengtecompensatie de montage.
Tegen deze achtergrond zijn niet alleen veerkracht en precisie cruciaal, maar ook onderhoudsgemak en de mogelijkheid om specifiek te compenseren voor bewegingen of lengteveranderingen binnen de constructie. Vocht, zand, modder, hitte, stof: omstandigheden waaronder uw machine moet functioneren. De ontwikkelingen bij Elbe richten zich daarom op onderhoudsvrije cardanassen, dit heeft vooral betrekking op de aslagering, afdichting en vetsoorten.
Producten
Cardanas, starre uitvoering
- Buisuitvoering
- Naar wens met profielbescherming
- Flensdiameters 58 tot 250 mm
Cardanas, uitschuifbaar
- Flensdiameters van 58 tot 250 mm
- Flens of naafaansluiting
- Naar wens met profielbescherming
Cardanas met vergrote buigingshoek
- Max. buigingshoek tot 45 ⁰
- Naafaansluiting
- Naald- of rollagering
EST sensorische cardanas
- Koppel: standaard meetbereik 25 Nm – 6.000 Nm*.
- Askracht: standaard meetbereik 50 N – 125.000 N*
- Laterale kracht: laterale krachten tot 100 kN*.
Cardanassen Heavy Duty
- Uitschuifbare- en starre uitvoering
- Flensmaten van 225 tot 435 mm
- Draaimomenten tot 225.000 Nm
Cardankoppeling, enkelscharnierend
- flensdiameters van 58 tot 250 mm
- flens of naafaansluting
Cardankoppeling, dubbelscharnierend
- flensdiameters van 58 tot 250 mm
- flens of naafaansluting

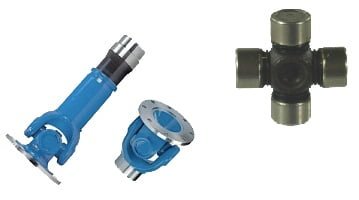

Reservedelen en toebehoren
- Beschikbaar voor alle leverbare cardanassen en cardankoppelingen
Tegenflenzen en bevestigingssets
- Beschikbaar voor alle flensmaten
Soorten aandrijfassen in de machinebouw en installatietechniek
In de machinebouw en installatietechniek worden cardanassen voornamelijk gebruikt waar modulaire aandrijfeenheden, variabele assemblages of grote asafstanden nauwkeurig met elkaar verbonden moeten worden.
De verschillende ontwerpen zijn specifiek afgestemd op deze eisen en variëren in hun bewegingsprincipe, compensatievermogen, snelheidskarakteristieken en geschiktheid voor specifieke bedrijfsomstandigheden. Kruiskoppelingsassen en kogelgewrichtassen kunnen van diverse materialen worden gemaakt, waardoor ze individueel kunnen worden aangepast aan de betreffende toepassingen.
Cardanassen
Cardanassen bestaan uit twee kruiskoppelingen die zorgen voor een soepele werking, zelfs bij hoekveranderingen, waardoor ze ideaal zijn voor gebruik onder permanent hoge belastingen.
Deze speciale aandrijfassen zijn ontworpen om positieverschillen tussen de motor, versnellingsbak en de daaropvolgende machineonderdelen zo goed mogelijk te compenseren: de koppelingen zijn voorzien van naaldlagers (veel kleine rollen voor een nauwkeurige en soepele geleiding) of rollagers (grotere, robuuste rollen voor hogere belastingen).
Voor een bijzonder soepele werking wordt de cardanas meestal dynamisch gebalanceerd . Hierbij wordt de as in draaiende toestand getest op een speciale machine en vervolgens uitgelijnd, zodat deze tijdens het gebruik geen storende trillingen veroorzaakt.
Nauwkeurige assen met verbindingen
Precisie-aandrijfassen zijn gebaseerd op DIN 808 , die de afmetingen, ontwerpen en technische eisen voor asverbindingen definieert. De geharde en geslepen verbindingscomponenten draaien in volledig afgedichte naaldlagers , wat een nauwkeurige en reproduceerbare beweging garandeert, zelfs onder ve veeleisende omstandigheden. Daarom worden ze voornamelijk gebruikt in testbanken, meetsystemen en precisiegestuurde aandrijvingen waar een hoge processtabiliteit, nauwe toleranties en een soepele beweging vereist zijn.
Kruiskoppelingsassen
Elso-kruiskoppelingen brengen koppel over via een centraal, beweegbaar, kubusvormig element dat de asdelen verbindt . Hierdoor is krachtoverbrenging mogelijk, zelfs wanneer de verbonden assen een bepaalde hoekafwijking vertonen. De toegestane hoek wordt bepaald door het ontwerp van de kruiskoppeling. Kruiskoppelingen worden gebruikt wanneer aandrijfcomponenten door hun ontwerp niet kunnen worden uitgelijnd of wanneer er tijdens bedrijf kleine hoekveranderingen optreden.
De meeste kruiskoppelingsassen worden tegenwoordig dan ook gebruikt in de machinebouw en installatietechniek. Ze zijn bijzonder geschikt voor robuuste en eenvoudige aandrijfoplossingen , zoals die gebruikt worden in handmatige verstelmechanismen.
Net als precisie-aandrijfassen zijn ook kruiskoppelingsassen gebaseerd op DIN 808. Kruiskoppelingsassen zijn echter over het algemeen niet ontworpen voor continu gebruik, maar voor kortere bedrijfstijden.
Kogelgewrichtassen
Kogelgewrichtassen zijn gemonteerd op glijlagers en ontworpen voor gebruik in machines en systemen die op lage snelheden werken en een hoog koppel in een compacte ruimte moeten overbrengen.
Bepaalde materiaalcombinaties zorgen voor een specifieke noodloopeigenschap, waardoor ze geschikt zijn als veiligheidsvoorziening voor handmatig verstelbare apparaten.
F.A.Q.:
Welke industriële cardanas past bij mijn machine en toepassing?
Voor de selectie zijn minimaal het nominale en maximale draaimoment, toerental, de werkhoek, inbouwlengte, gewenste lengtecompensatie en aansluitmaten nodig. Daarnaast moet rekening worden gehouden met stootbelasting, inschakelduur, temperatuur, vocht, stof en vuil. Afhankelijk van de toepassing kan worden gekozen voor een starre of uitschuifbare cardanas, een uitvoering met vergrote buigingshoek, een Heavy Duty-cardanas of een sensorische cardanas. Hoe completer de belastingsgegevens, hoe nauwkeuriger de cardanas kan worden gedimensioneerd.
Welke factoren bepalen de prijs van een industriële cardanas?
De prijs van een industriële cardanas wordt onder andere bepaald door het nominale en maximale draaimoment, toerental, de benodigde lengte, het uitschuifbereik, de buigingshoek en de gekozen aansluitingen. Ook stootbelastingen, bedrijfsduur, omgevingsomstandigheden, profielbescherming, materiaalkeuze en eventuele speciale uitvoeringen spelen een rol. Een cardanas voor een standaardtoepassing vraagt een andere constructie dan een Heavy Duty-uitvoering voor hoge koppels of extreme omstandigheden. Een betrouwbare prijs kan daarom pas worden bepaald nadat de toepassing technisch is doorgerekend.
Hoe herkent u slijtage of beschadiging aan een industriële cardanas?
Mogelijke aanwijzingen zijn toenemende trillingen, afwijkende loopgeluiden, voelbare speling in de kruisstukken of het schuifprofiel en een onrustige krachtoverbrenging. Controleer daarnaast op beschadigingen aan de buis, flenzen, afdichtingen en profielbescherming en op loszittende bevestigingen. Een cardanas met gewijzigde geluiden, trillingen of speling moet worden stilgezet en gecontroleerd voordat verdere schade ontstaat. Periodieke inspectie en de juiste smering helpen slijtage vroegtijdig te signaleren.
Wanneer moet een industriële cardanas worden gebalanceerd en wie kan dit uitvoeren?
Nieuwe industriële cardanassen worden normaal gesproken volgens een vastgestelde balanceerkwaliteit geleverd. Opnieuw controleren of balanceren is verstandig na een reparatie, lasbewerking, inkorting, vervanging van onderdelen of wanneer tijdens bedrijf ongebruikelijke trillingen en geluiden ontstaan. De balans mag niet worden gewijzigd door zelf gewichten aan te brengen of onderdelen te bewerken. Laat een cardanas controleren en dynamisch balanceren door de fabrikant of een gespecialiseerd cardanasbedrijf met geschikte balanceerapparatuur.
