Planetaire Tandwielkasten

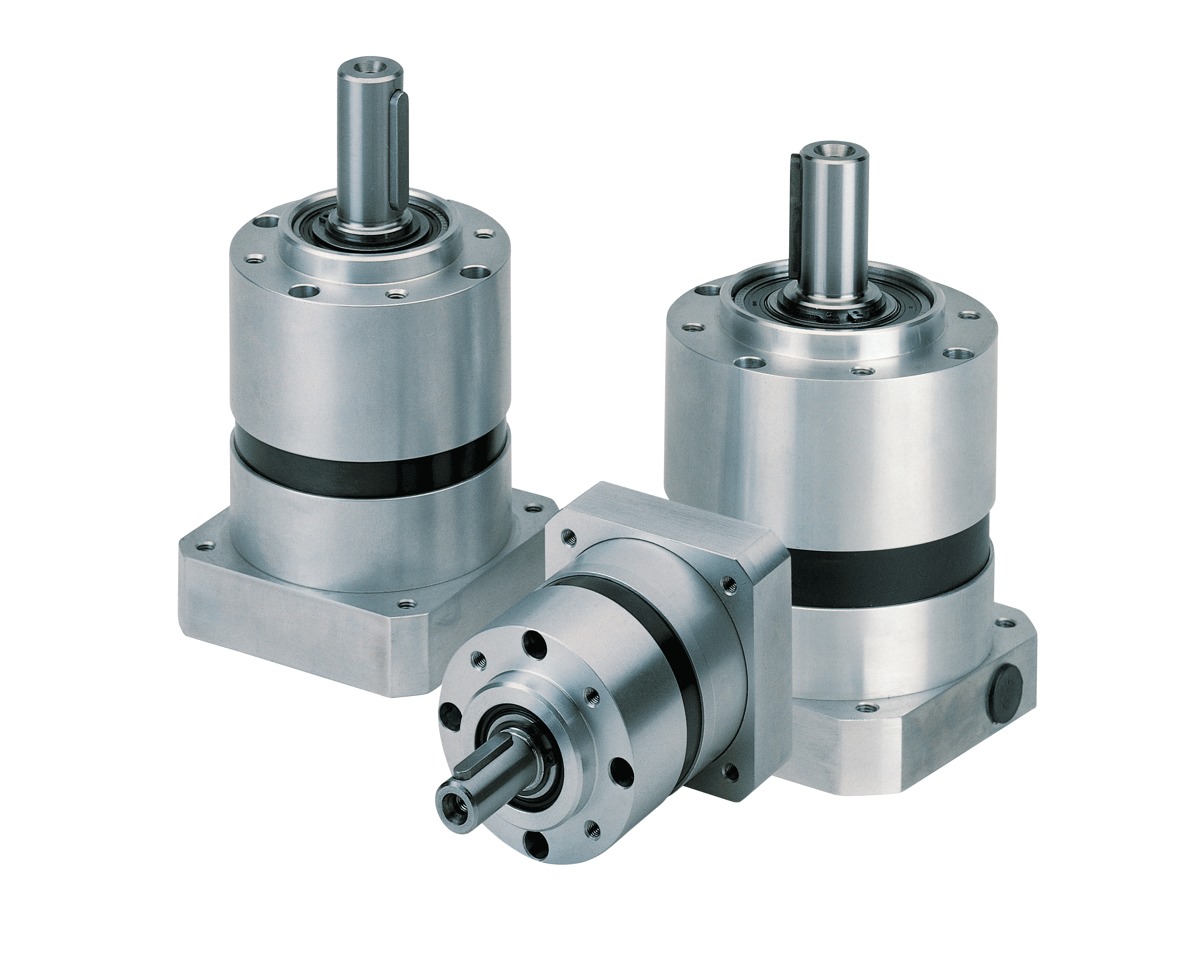

Planetaire tandwielkasten van Eisele: inbouwen en het past!

Product eigenschappen

De Duitse fabrikant Eisele biedt een breed spectrum aan tandwielkasten, zowel in standaard uitvoeringen als ook voor specifieke klantoplossingen. De tandwielkasten zijn geschikt zijn voor bijna alle typen stappen- en servomotoren.

De standaard series van Eisele zijn in 3 types onder te verdelen:

REG-uitvoering: dit is de eenvoudigste uitvoering
SPL-uitvoering: spelingarme precisiekasten
EPL-uitvoering: spelingarme kasten met klemverbinding voor de ingaande as.

De een, twee of drietraps tandwielkasten zijn leverbaar in vijf bouwgroottes voor aandrijfkoppels tussen 16 en 540 Nm. De speling kan lopen van 1 boogminuut tot 5 boogseconden. Door middel van aanpasflenzen in de bouwvorm B5 en B14 en combinaties hiervan zijn deze tandwielkasten geschikt voor bijna alle types servo- en stappenmotoren.
In de EPL-serie zijn twee extra varianten ontwikkeld, de EPL-H en de WEPL uitvoering. De EPL-H is een uitvoering met een holle as en als opsteekkast te gebruiken en de WEPL is een spelingsarme haakse tandwielkast. Deze twee types zijn geschikt voor uitgaande koppels van 44 tot 210 Nm.

Het belangrijkste voordeel van Eisele planetaire tand- wielkasten is de compacte bouw. De constructeur kan hierdoor kleiner bouwen en zodoende aandrijfsystemen verder optimaliseren. De belangrijkste marktgebieden zijn te vinden in de motion control systemen, robottechnologie, (interne) transportsystemen, druk- machines, de procestechniek, portaalsystemen en verpakkingsmachines.

Planeten

De “planeten” in de planetaire tandwielkasten staan voor de tandwielen die hierin zijn verwerkt. De last wordt verdeeld over 3 planeten en in combinatie met de compactheid van de tandwielkast biedt dit voordelen als:

Planeten

  • Lage speling (boogminuten c.q. arcminuten)
  • Hoge dynamiek
  • Laag massatraagheidsmoment
  • Hoge verdraaistijfheid
  • Hoge overbelastingscapaciteit
  • Goed rendement
