Magnetische veren MagSpring

MagSpring magnetische veren van LinMot

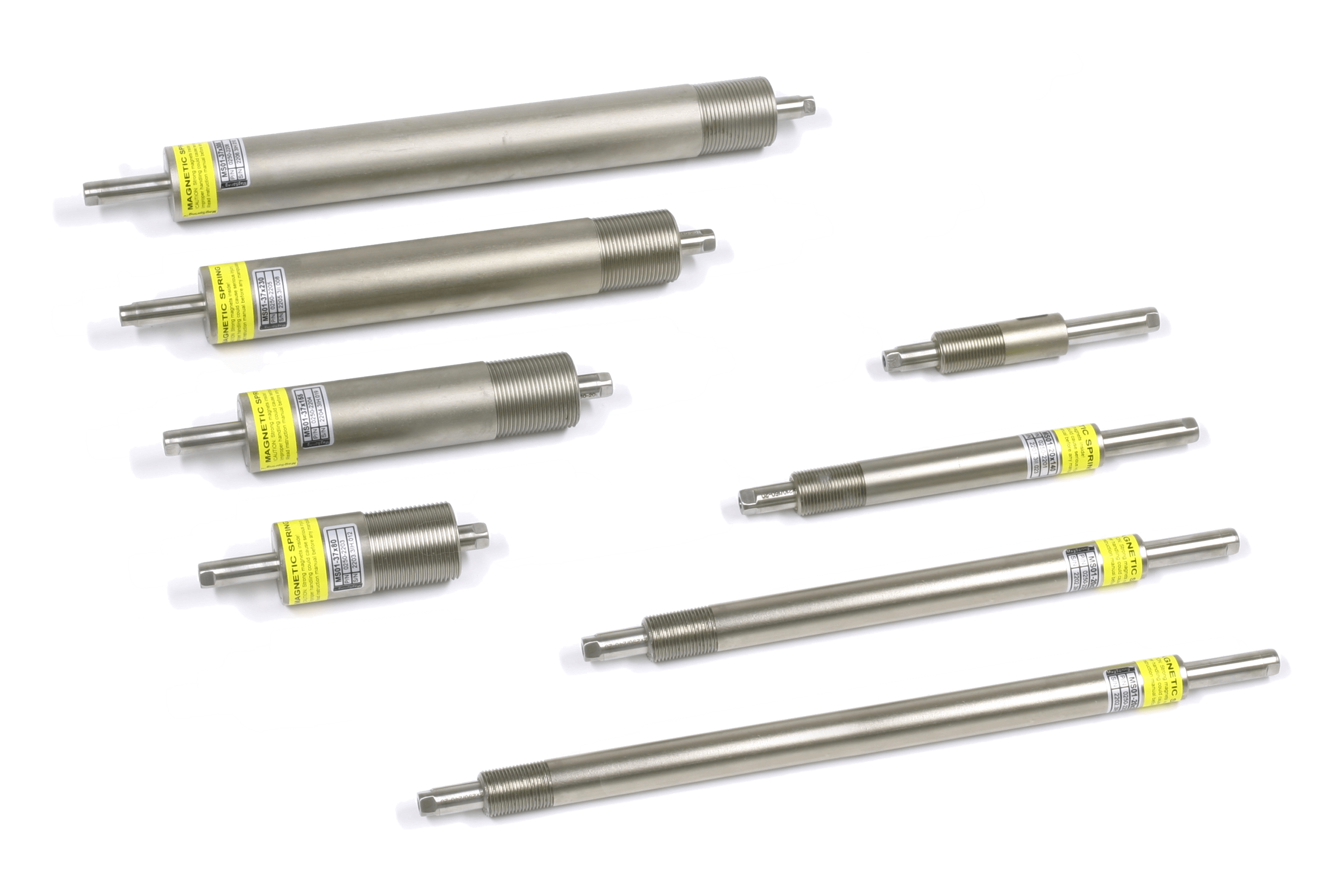

MagSpring

Product eigenschappen

Constante kracht over de gehele slag

De MagSpring wordt gebruikt als compensatie van lastmassa’s bij verticale assen. De MagSpring behoudt een constante veerkracht onafhankelijk van de afgelegde weg. Ze beschermt daarbij uw installatie bij stroomuitval. De MagSpring kan onder andere gebruikt worden bij het intrekken of uitschuiven van een schuiver of het op spanning houden van draad, band of folie.

  • Ook in RVS verkrijgbaar
  • Louter passieve kracht, geen elektriciteit of perslucht nodig
  • Houdkracht en trekkracht bij stroomuitval
  • Verschillende slaglengtes en krachten
  • Krachten tot 60 N
  • Slag tot 350 mm
  • Kan gecombineerd worden met de H-geleiding
  • Ook geschikt voor dynamische bewegingen
  • Eenvoudig ontwerp



Veiligheid

De MagSpring bestaat uit alleen passieve componenten – stator en loper – die eenvoudig in elkaar geschoven worden. Dit betekent dat als de stroom uitvalt zoals bijvoorbeeld bij een nood-uit een bepaalde functie of positie van uw installatie gewaarborgd blijft.

Werking van de magnetische veer

Lineaire motoren en andere directe aandrijvingen moeten in verticale toepassingen een constante kracht opbrengen om de lastmassa tegen te werken. Met een parallel aan de LinMot lineaire motor aangebouwde MagSpring wordt deze massa gecompenseerd. De lineaire motor vervult dan alleen zijn oorspronkelijke taak en is daarom kleiner van afmeting of kan sneller accelereren of decelereren.

Fail Safe functionaliteit en gewichtscompensatie

De constante kracht over het gehele slagbereik maakt de MagSpring uitstekend toepasbaar als fail safe en voor gewichtscompensatie van kracht bij verticale montage. Dankzij de gewichtscompensatie van de MagSpring kan de lineaire motor enkel gebruikt worden voor de positionering en de toepassing van de dynamische krachten. Hiermee kan deze dienovereenkomstig kleiner worden gedimensioneerd.

Productvoordelen

Dankzij de constante kracht over het gehele slagbereik zijn er naast de gewichtscompensatie bij verticale montage talrijke toepassingsmogelijkheden. Denk daarbij aan positie onafhankelijke realisatie van constante drukkracht, houdkracht over een groot slagbereik of de eenzijdige krachtondersteuning bij complexe toepassingen.

Montage

De stators kunnen worden gemonteerd met behulp van de fijne draad of een klem. Een geschikte montageflens is voor elk van de twee afmetingen beschikbaar. Bij de montage van de loper aan de massa moet ervoor gezorgd worden dat parallelle uitlijnfouten door een flexibele montage gecompenseerd worden.

Veilig in positie

Als de elektrische voeding wordt onderbroken voorkomt de MagSpring  dat verticale assen omlaag vallen tot onder het aanslagpunt. Wanneer de kracht van de MagSpring groter is dan die van de as, wordt deze zelfs naar de bovenste eindstand getrokken.

Houd-functie (power off)

Omdat MagSprings puur passieve elementen zijn, kan in stroomloze toestand een gedefinieerde functie of locatie van een apparaat gewaarborgd worden. Bijvoorbeeld het vasthouden van een grijper of een printkop in een verticale opstelling of het terugtrekken of  verlengen van een  ‘pusher’ met een constante kracht.

Gewichtscompensatie

Bij een verticale montage moeten lineaire motoren en andere directe aandrijvingen continu een constante kracht toepassen om de zwaartekracht tegen te gaan.
Met een parallel aan de lineaire motor gebouwde MagSpring kan het gewicht passief worden gecompenseerd. De lineaire motor wordt alleen gebruikt voor de feitelijk positioneringsbewerking of de toepassing van de dynamische krachten en kan dienovereenkomstig kleiner worden gedimensioneerd.

Toepassing van constante kracht

Door de constante kracht op de verplaatsingscurve zijn diverse andere toepassingen mogelijk. Zoals het positie-onafhankelijk toepassen van een constante perskracht, waarbij een constante klemkracht over een groot slagbereik gerealiseerd wordt. Of eenzijdige krachtondersteuning in aandrijftoepassingen. De effectieve kracht ligt in het bereik van +/- 10% van de nominale stroom.
