CTS vrijloopkoppeling GVG met klemstukken

GVG vrijloopkoppeling met reactie-arm voor hoge toerentallen

vrijloopkoppeling GVG met klemstukken

Product eigenschappen

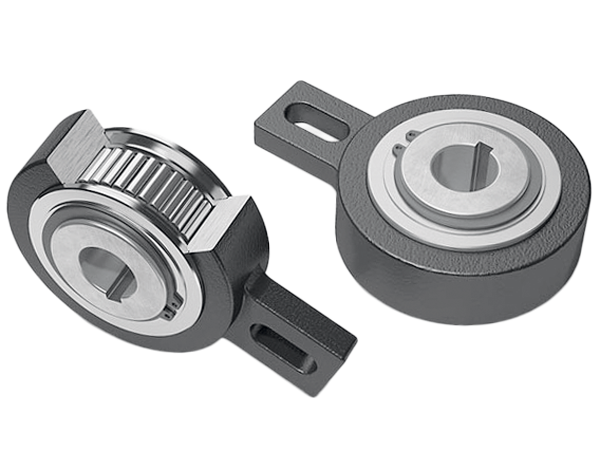

Vrijloopkoppelingen uit de GVG-serie zijn met klemstukken voor indexing en als terugloopsper, voor hogere koppels.

De koppelkrachten worden door middel van een spie van de as naar de binnenring overgebracht. De as tolerantie dient h6 te zijn.

Wanneer de vrijloop wordt gebruikt als een terugslagmechanisme, moet de reactie-arm die aan de buitenring is bevestigd, tussen twee beugels worden geplaatst; anders moet er een speld in het lusgat worden gestoken. Wanneer het aan het frame van een machine is vergrendeld, stopt het met draaien van het vrijloopwiel.

Als de vrijloop wordt gebruikt als intermitterende invoer, dient de hendel in de lengte worden bevestigd met behulp van het gat voor een duwstang of soortgelijk. Om overbelasting van de bussen te voorkomen, dient de hefboom in ieder geval een zekere speling te krijgen om de axiale beweging mogelijk te maken.

De vrijloop wordt reeds ingevet geleverd.
