Product eigenschappen

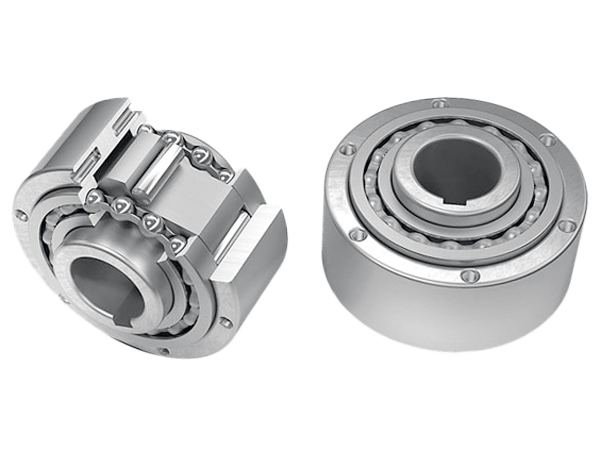

Typen GL,GLP en GL-FP zijn vrijlooprollen. Ze worden gelagerd, met behulp van twee 160.. serie lagers, en vereisen oliesmering. Deze eenheden kunnen worden gebruikt in ontwerpen die oliesmering en afdichting bieden. De lagers mogen niet axiaal worden belast.

Types GL en GLP worden meestal gebruikt met de F-serie deksels die zijn ontworpen om koppel over te brengen en oliesmering en afdichting te bieden. Gewoonlijk worden deze afdekkingen in paren gebruikt volgens de combinaties die op de onderstaande technische gegevenspagina’s worden getoond. De buitenste race van het GL-model is duidelijk om elk onderdeel te ontvangen en te centreren dat is geboord tot H7 * -tolerantie.

Het koppel wordt in dit geval door bouten door de afdekplaat overgebracht. Types GL zijn identiek behalve dat type GLP een spiebaan aan de buitendiameter heeft om het koppel over te brengen. Bij elke unit worden twee papieren afdichtingen geleverd die tussen de buitenste loopring en de afdekplaten moeten worden geplaatst. GL-FP heeft doorlopende gaten in de buitenring voor montage aan bijvoorbeeld elektromotoren.
