Hef schroefspindels

Welke uitvoering is voor mij de juiste?

ZE-serie = extra montagegaten, geïntegreerde zwenkpunten
GSZ serie = gladde behuizing, corrosiebestendig

Producten

Toepassingsvoorbeelden Hefschroefspindels

Bekijk product

GSZ-2 Staande of roterende spindel

Bekijk product

GSZ-5 Staande of roterende spindel

Bekijk product

GSZ-10 Staande of roterende spindel

Bekijk product

GSZ-25 Staande of roterende spindel

Bekijk product

GSZ-50 Staande of roterende spindel

Bekijk product

GSZ-100 Staande of roterende spindel

Bekijk product

GSZ-150 Staande of roterende spindel

Bekijk product

ZA-25 actuator

  • max. 25kN statische last

Bekijk product

ZA-25 actuator trapeziumspindel

  • nominaal toerental 1500 Rpm
  • max. toerental 3000 Rpm
  • Spindelafmeting 30×6 en 40×7
  • Optioneel leverbaar met veiligheidsvangmoer

Bekijk product

ZA-25 actuator kogelomloopspindel

  • nominaal toerental 1500 Rpm
  • max. toerental 3000 Rpm
  • Kogelomloopspindel 32×5, 32×10 en 32×20.



Bekijk product

ZA-50 actuator

  • max. 50kN statische last



Bekijk product

ZA-50 actuator trapeziumspindel

  • nominaal toerental 1500 Rpm
  • max. toerental 1800 Rpm
  • Spindelafmeting 40×7 en 50×8
  • Optioneel leverbaar met veiligheidsvangmoer

Bekijk product

ZA-50 actuator kogelomloopspindel

  • nominaal toerental 1500 Rpm
  • max. toerental 1800 Rpm
  • Kogelomloopspindel 40×5, 40×10 en 40×20.



Bekijk product

ZA-100 actuator

  • max. 100kN statische last



Bekijk product

ZA-100 actuator trapeziumspindel

  • nominaal toerental 1500 Rpm
  • max. toerental 1800 Rpm
  • Spindelafmeting 55×9 en 60×9
  • Optioneel leverbaar met veiligheidsvangmoer

Bekijk product

ZA-100 actuator kogelomloopspindel

  • nominaal toerental 1500 Rpm
  • max. toerental 1800 Rpm
  • Kogelomloopspindel 50×10 en 50×20.



Bekijk product

ZA-200 actuator

  • max. 200kN statische last



Bekijk product

ZA-200 actuator trapeziumspindel

  • nominaal toerental 1500 Rpm
  • max. toerental 1800 Rpm
  • Spindelafmeting 70×12 en 80×16
  • Optioneel leverbaar met veiligheidsvangmoer

Bekijk product

ZA-200 actuator kogelomloopspindel

  • nominaal toerental 1500 Rpm
  • max. toerental 1800 Rpm
  • Kogelomloopspindel 80×10 en 80×20.



Bekijk product

ZE-5 Staande of roterende spindel

Bekijk product

ZE-10 Staande of roterende spindel

Bekijk product

ZE-25 Staande of roterende spindel

Bekijk product

ZE-35 Staande of roterende spindel

Bekijk product

ZE-50 Staande of roterende spindel

Bekijk product

ZE-50-Tr-50-S-trapeziumspindel

Bekijk product

ZE-100-Staande of roterende spindel

Bekijk product

ZE-150 Staande of roterende spindel

Bekijk product

ZE-200 Staande of roterende spindel

Bekijk product

ZE-250 Staande of roterende spindel

Bekijk product

ZE-350 Staande of roterende spindel

Bekijk product

Z-500 Staande of roterende spindel

Bekijk product

Z-750 Staande of roterende spindel

Bekijk product

Z-1000 Staande of roterende spindel

Bekijk product

ZE-H kenmerken High Performance uitvoering

Bekijk product

Hef schroefspindels

Verstellingen in uw machine realiseert u met Zimm hef schroefspindels. Hefschroefspindels – ook vijzels genoemd –  worden gebruikt voor verticale of horizontale bewegingen. De toepassingen van deze spindelhefelementen zijn vrijwel onbeperkt.  U vindt ze onder andere in de verpakkingsindustrie, industriële ovenbouw, voor industriële walsen, in de levensmiddelenindustrie en voor intern transport. Delen van machines kunnen eenvoudig in hoogte versteld worden.

Compleet bouwsysteem:

U koopt bij Zimm niet alleen de hefschroefspindel maar een compleet bouwsysteem inclusief verbindingsassen, tandwielkasten en motoren. Allerlei extra componenten zijn mogelijk zoals vouwbalgen, zwenkplaten, verdraaibeveiliging, handwielen en nog veel meer. Naast de standaard uitvoeringen kunnen ook delen in roest vast staal geleverd worden. ZIMM heeft 4 verschillende productseries, namelijk de :

– ZE-hefschroefspindels
– GSZ-hefschroefspindel
– Z-hefschroefspindel
en actuatoren.

Welke bouwvorm en grootte:

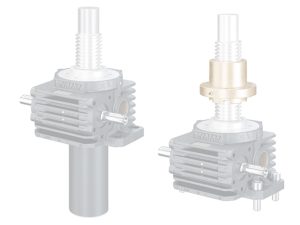

Hefschroefspindels worden geleverd in twee basis- uitvoeringen. U kunt kiezen voor een uitvoering met roterende of een stilstaande spindel. Als u weet welke kracht er verplaatst moet worden, kan de grootte van de hefschroefspindel bepaald worden. U kunt kiezen uit een maximale hefkracht vanaf 2,5 kN tot 1.000 kN. Om u te helpen bij de juiste keuze is op de website van ZIMM een CAD configurator beschikbaar.

Constructeurscatalogus:

Zimm heeft een uitgebreide constructeurscatalogus. De opbouw van deze catalogus is zeer praktisch. U kunt snel een keuze maken uit de diverse uitvoeringen en eenvoudig invulling geven aan een toepassing.

Extra functies:

Het kan maar zo zijn dat het voor uw toepassing handig is dat de hefschroefspindel een extra functie vervult. Denk hierbij aan het bepalen van bepaalde posities of het instellen van een bepaalde speling. Hiervoor zijn de volgende speciale opties mogelijk:
– Het DIG-systeem: als de positiebepaling zeer nauwkeurig moet zijn of twee hefschroefspindels synchroon moeten lopen is het DIG-systeem de juiste optie. Het DIG-systeem is een magnetische potentiometer.
– SIFA-Control: Dit elektromechanische bewakingssysteem meldt de slijtagetoestand van de draagmoer op de hefschroefspindel. Hiermee kan storing en uitval van machines voorkomen worden.
